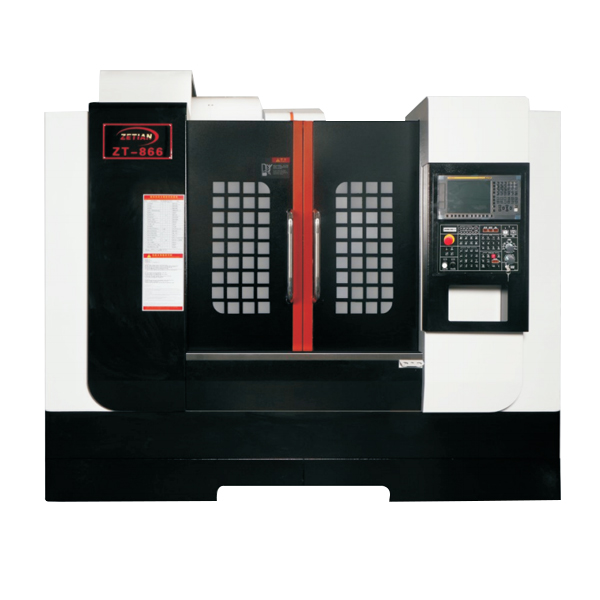

首頁 ? 產品中心 ? 高速加工中心 ? ZT-866
主軸箱采用內屠加強筋，在運動及加工過程中避免大的震動和抖動，保證了表面光潔度及加工精度。
短鼻設計，內孔選用大鋼珠軸承，遍用于重切、開框、導柱孔等加工。
外三層筋條結構，加強主軸頭剛性，消減震動，提高加工精度。
|
名稱及型號 |
單位 |
ZT-866 |
|
X/Y/Z軸 |
mm |
800/600/600 |
|
主軸鼻瑞至工作臺距離 |
mm |
126-670 |
|
主軸規格 |
BT40直連 |
|
|
主軸中心至立住導軌面距離 |
mm |
600 |
|
工作臺面積 |
mm |
1000*500 |
|
工作臺最大負荷 |
kg |
600 |
|
T型槽尺寸（寬*數目） |
18mm*3*100 |
|
|
線軌型號XYZ |
mm |
MSR45/45/45(上銀/銀泰) |
|
線桿型號XYZ |
mm |
R40(上銀/銀泰) |
|
滑軌數量XYZ |
個 |
2004/4/6 |
|
標準配置 |
三菱M80B |
|
|
X軸伺服馬達 |
KW |
3 |
|
Y軸伺服馬達 |
KW |
3 |
|
Z軸伺服馬達 |
KW |
3 |
|
主軸伺服馬達 |
11KW/12000RPM |
|
|
X、Y軸快速移動 |
mm/min |
36000 |
|
Z軸快速移動 |
mm/min |
36000 |
|
切削進給速率 |
mm/min |
0-12000 |
|
定位精準 |
JIS±0.005/300 |
|
|
重復定位精準 |
JIS±0.003/300 |
|
|
機床防護罩 |
整體防護 |
|
|
刀庫 |
刀臂式24把 |
|
|
機器重量 |
T |
5.5 |
|
機器尺寸 |
mm |
2760*2650*2600 |
