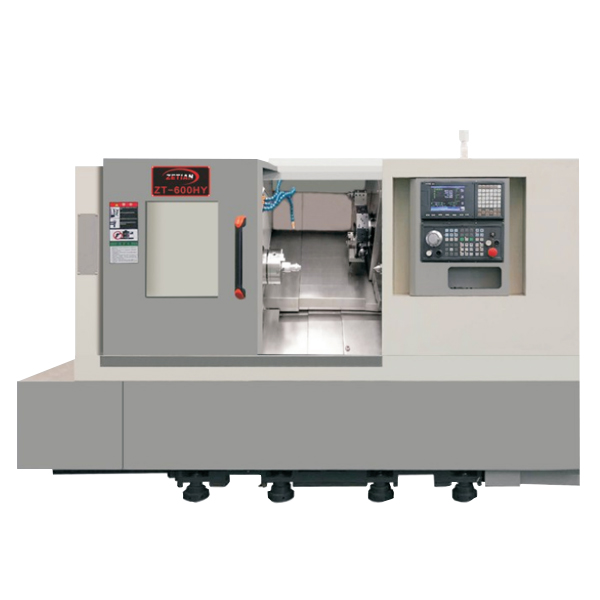

首頁 ? 產品中心 ? 動力刀塔帶尾頂+Y軸 ? ZT-600HY
刀塔式帶Y軸車銑復合數控車床，端面和側面可配動力頭。
可以實現端面和側面的鉆孔，攻牙及銑扁加工。
最大加工直徑520，尾頂行程500mm.
|
名稱及型號 |
單位 |
ZT-46ZH |
|
最大回轉直徑 |
mm |
Φ520 |
|
最大加工直徑（盤類）/(軸類) |
mm |
Φ280/Φ52 |
|
最大加工工見長度 |
mm |
550 |
|
最大棒料通孔直徑 |
mm |
Φ51 |
|
X（直徑）/Y/Z軸有效行程 |
mm |
325/±60/600 |
|
主軸鼻端形式 |
- |
A2-6 |
|
主軸最高轉速 |
rpm |
3500 |
|
主軸通孔直徑 |
mm |
Φ65 |
|
主軸馬達功率 |
KW |
11/18.5 |
|
液壓卡盤及回轉油缸規格 |
inch |
8寸/10寸 |
|
快速移動速率X/Y/Z |
m/min |
24/24/24 |
|
X/Y/Z軸伺服電機 |
KW |
2.4KW/1.5KW/2.4KW |
|
動力頭伺服電機 |
KW |
1.3KW |
|
動力頭數量 |
- |
3+3/4+4/4+4+4 |
|
刀塔型號 |
mm |
臺灣12工位伺服刀塔 |
|
動力頭轉速 |
RPM |
500 |
|
尾座直徑/行程 |
mm |
80/500 |
|
定位精度 |
mm |
±0.005 |
|
重復定位精度 |
mm |
±0.004 |
|
外型尺寸 |
mm |
3100X1730X2100 |
|
重量 |
kg |
4500 |
